舵杆与舵叶连接检查要求与方法

舵杆与舵叶连接时，要求舵杆中心与舵销中心在同一中心线上。

舵杆与舵叶连接检查要求：

1.舵杆与舵叶连接时，要求舵销与舵杆同轴度不大于0.30mm，对中采用手工修正舵杆平面的方法来满足要求。舵杆平面手工修正后，要求用平板检验色油接触，应均匀，其每25×25(mm2)面积上不少于2~3点，接触面积大于60%，用0.03mm塞尺检查，应不能插入，如能插入，则深度不大于20mm，且在90％以上周长的范围内应插不进。

2.舵杆与舵叶连接螺孔加工，要求铰孔圆度小于0.01mm，圆柱度小于0.02mm，且无倒锥度。孔表面粗糙度应符合要求。螺栓中心距法兰边缘的距离应不小于螺栓直径的1.2倍。垂直法兰的厚度应等于螺栓直径的90％。

3.精制螺栓加工直径按绞孔尺寸加放0.005~0.015mm过盈量。其螺栓圆度小于0.01mm，圆柱度小于0.02mm，螺栓只能是顺锥，不允许倒锥，螺栓表面粗糙度应符合图样要求。

舵杆与舵叶连接检查方法：

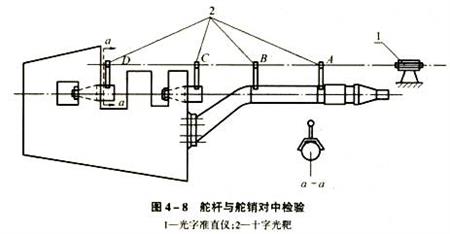

按图所示，将舵叶放置成水平状态，水平仪置于舵销上，要求舵销水平偏差不大于 0.06mm/m。舵销C、D位置上放置光靶架及光靶，靶架上平面用水平仪校准水平，然后在舵杆顶部处放一台光学准直仪，按C、D光靶中心调整光学准直仪中心，使其在C、D中心延长线上，在此基础上，将舵杆与舵叶用临时螺栓连接，连接后在舵杆A、B位置上放置光靶架及光靶(此靶从C、D处移过来)，调整舵杆中心，然后用光学准直仪检查A、B两点处中心，要求同轴度不大于0.30mm。

如超过要求时，应用手工修刮舵杆连接平面，修正时用平板为依据，舵杆平面色油接触应均匀，接触面积大于60％。用平板检查，0.03m塞尺应插不进；

舵杆与舵叶的接合面用0.05mm塞尺检查，在90％的周长的范围内应插不进，个别处塞入的深度也不应超过法兰边缘到螺孔距离的1/2。

螺孔和螺栓加工完后，用内、外径千分尺测量其尺寸，要求不允许有倒锥度，圆度、圆柱度应符合要求，螺栓与螺孔配舍应有足够过盈量。

表面粗糙度用目测检查，应符合要求。螺栓加工完成后进行磁粉探伤检查，表面应无裂纹。

测量记录：

①照光时应记录对中同轴度，以及垂直与水平两个方向的数据。

②螺孔与螺栓直径测量记录。

③螺栓无损探伤报告(该报告要提交给验船师，作为产品检验报告之一)。
